发电机充电系统电压低于正常工作范围是怎么回事

故障码597-充电系统电压低，数据有效但低于正常工作范围（中等严重级别）

1．电路原理

见故障码441及图1。

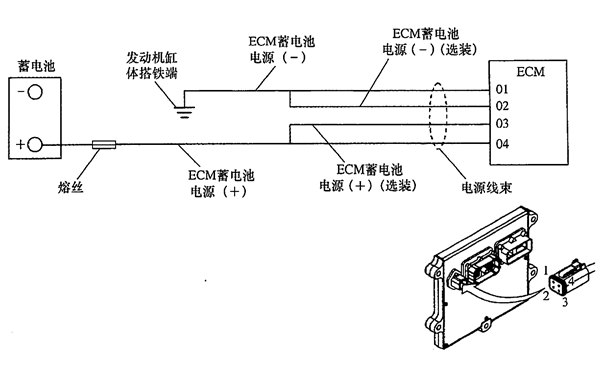

图1  发电机无开关蓄电池电路

2．部件安装位置

见故障码441。

3．故障指示灯

黄色。

4．故障原因

蓄电池监测特性检测到蓄电池电压低。

5．故障结果

黄色故障指示灯一直点亮直到蓄电池电压正常。

6．维修提示

见故障码441。

7．维修步骤

（1）检查蓄电池电压。

见故障码441。

（2）检查发电机充电性能

见故障码442。

（3）检查无开关蓄电池电源电路是否开路

1）断开钥匙开关，从ECM上断开电源线束插头，从蓄电池上断开蓄电池正极电缆。

2）测量ECM插头蓄电池电源触针（＋）与蓄电池正极端子（＋）之间的电阻，电阻应小于10Ω。若不小于10Ω，维修或更换蓄电池线束。

（4）检查是否短路

1）断开钥匙开关，从ECM上断开电源线束插头，断开蓄电池正极（ 电缆。

2）测量ECM蓄电池电源（＋）触针和ECM蓄电池电源（-）触针之间的电阻，应大于100kΩ。若不大于100kΩ，维修或更换OEM电源线束。

（5）检查电源线束是否短路

1）断开钥匙开关，从ECM上断开OEM电源线束插头，断开蓄电池正极（＋）电缆。

2）测量ECM蓄电池电源（＋）触针和ECM插头中所有其他触针之间的电阻，应大于10000kΩ若不大于100kΩ，维修或更换OEM电源线束。

（6）清除故障码

1）连接所有部件，闭合钥匙开关，连接服务软件。

2）起动发动机，运转10min，用服务软件清除现行和非现行故障码。
