并列运行的小型三相发电机组电气线路图



p>并列运行的小型三相发电机组电气线路图



摘要：发电机组控制箱（屏）的电气线路，尽管各厂家的产品不完全一致，但一般大同小异，归纳起来有3种类型。并列运行的小型三相发电机组电气线路是其中一种。

图1为LGD-21型发电机控制屏电气线路图，其主要元器件型号规格见表1。主要是增加了并列运行的部分监视仪表；增加了中性电抗器LN、刀开关QS，便于QF脱离电网后进行检修和减少中性电流；增加了同期指示灯和转换开关，用以转换测量待并发电机与电网的电压及频率；增加了均压线、均压电阻和投入均压电阻的接触器KM；增加了功率因数表和励磁电流表。图2为PF13-75型控制箱电气线路图。其主要元器件型号规格见表2。

表1  LGD-21控制屏主要设备表（配TZH355-4,150kW发电机）

p>代号

p>名称

p>型号、规格

p>数量

p>L

p>电抗变流器

p>

p>1

p>LN

p>中性电抗器

p>XL-240,100A

p>1

p>QF

p>自动空气断路器

p>DZ10-600/337

p>1

p>QS

p>隔离开关

p>HD11-400/38

p>1

p>TA1-3

p>电流互感器

p>LM-0.5,400/5A

p>3

p>FU1-6

p>熔断器

p>R10/2

p>6

p>KM

p>交流接触器

p>CJO-10A/380V

p>1

p>SA1

p>转换开关

p>LW5-15,D0408/2

p>1

p>SA2

p>转换开关

p>LW5-15,D0401/2

p>1

p>SA3~4

p>转换开关

p>LW5-15,D0081/1

p>2

p>HL1~5

p>指示灯（红、绿各1，无色3只）

p>XD5,380V

p>5

p>SB1~2

p>按钮（红、绿各1）

p>LA18-22

p>2

p>A

p>交流电流表

p>42L6-A,400/5A

p>3

p>Hz

p>频率表

p>42L6-Hz,45~55Hz,380V

p>1

p>V

p>交流电压表

p>42L6-V,450V

p>1

p>W

p>三相有功功率表

p>42L6-W,368V,400/5A

p>1

p>cosp

p>功率因数表

p>42L6-cosф,380V,5A

p>1

p>A

p>直流电流表

p>42C3-A,5A

p>1

p>1U

p>三相桥式整流组合管

p>SQL10,600V,10A

p>1

p>2V

p>硅整流元件

p>ZP5-2D

p>1

p>C

p>电容器

p>CJ41-2a,1μF,400V

p>1

p>R

p>电阻

p>RXYC,510,10

p>1

p>2R

p>磁场变阻器

p>BC1-500,100Ω

p>1

p>3R

p>固定电阻

p>

p>1

p>4R

p>瓷盘变阻器

p>BC1-50,20

p>1

p>1V

p>可控硅

p>KP5-6D

p>1

p>AVR

p>自动励磁调节器

p>

p>1

p> 表2 PF13-75控制箱主要设备表

p>代号

p>名称

p>型号、规格

p>数量

p>A

p>交流电流表

p>81T2-A,200/5A

p>3

p>V1-2

p>交流电压表

p>81T2-V,450V

p>2

p>Hz

p>频率表

p>8112-Hz,45~55Hz,220V

p>1

p>cosd

p>功率因数表

p>81L10-cosф,380V,5A

p>1

p>W

p>三相功率表

p>8113-W,200/5A,380V

p>1

p>A

p>直流电流表

p>81C1-A,30A

p>1

p>LH4-9

p>指示灯

p>BLXN-1

p>6

p>V1-4

p>硅整流元件

p>ZP,30A/800V

p>4

p>V5-6

p>可控硅

p>KP,50A/900V

p>2

p>QF

p>空气开关

p>DZ10-250/330,140A

p>1

p>L

p>零线电抗器

p>

p>1

p>AVR

p>电压调节器

p>TST1

p>2

p>

p>无功调节器

p>QT1

p>1

p>YW

p>油温表

p>302-T32u,24V

p>1

p>SW

p>水温表

p>302-T32,24V

p>1

p>JY

p>油压表

p>308-T32,24V

p>1

p>TA1-4

p>电流互感器

p>LM-0.5,200/5A

p>4

p>LH1

p>信号灯

p>XD7,380V，红色

p>1

p>XS1-2

p>插座

p>P20K,2A

p>2

p>FU1-5

p>熔断器座

p>RL1-15,380V

p>5

p>

p>熔芯

p>4A

p>4

p>熔芯

p>15A

p>1

p>YK

p>钥匙开关

p>JK421

p>1

p>SB

p>起动按钮

p>JK260

p>1

p>

p>座舱灯座

p>ZDC-1

p>2

p>SA1

p>组合开关

p>HZ10-03

p>1

p>SA7

p>组合开关

p>HZ10-10/E185

p>1

p>LH2-3

p>小插口灯泡

p>24V,10W

p>2

/p>

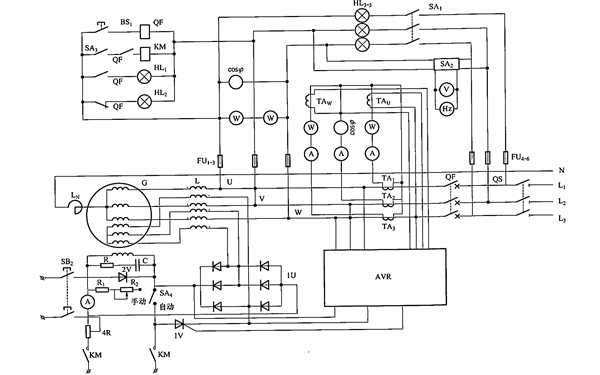

图1 LGD型发电机组控制屏电路图

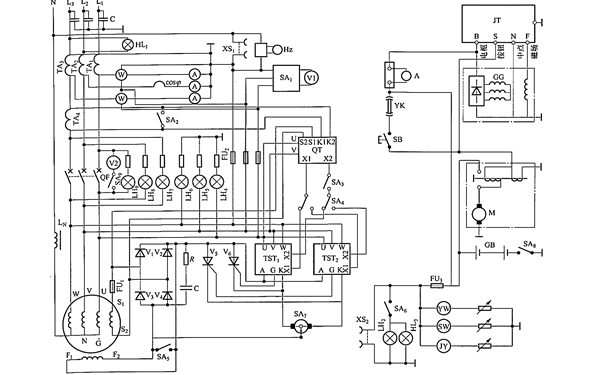

图2 PF13-75型发电机组控制箱电路图
