部分发电机组的主要性能数据指标



p>部分发电机组的主要性能数据指标



摘要：部分机组的性能数据在参照标准《GB 2820-1997往复式内燃机驱动的交流发电机组》、《JB/T 10303-2001工频柴油发电机组技术条件》、《YD/T 502-2000通信专用柴油发电机组技术要求》、《GJB 2815-1997军用内燃机电站通用规范》的情况下加以对比说明。



1．机组的启动性能

机组在环境温度5～35℃下，完成启动的次数一般不超过3次，总启动时间不超过1min（通信行业标准要求为5min）。启动成功后在1min（通信行业标准要求为3min）内带额定负载运行。



2．机组的电气性能

表1左边的数据为参照相关标准汇总的对机组电气性能的最高要求，右边部分为三种柴油发电机组的实测电气性能参数（数据来源于信息产业部通信电源产品质量监督检验中心检测报告），表中列入了备用800kW、备用520kW、备用120kW三种机组的测试结果。从中可以看出，中高柴油发电机组的电气性能全面优于各种标准要求。在某些参数指标方面，具有中高机组自身特有的优越性能，可以满足各种用户的特殊要求。

表1  800kW、520kW、120kW三种备用机组的电气性能测试结果与标准对比

p>参照相关标准对机组的最高要求

p>中高机组性能

p>880S

p>520S

p>120S

p>序号

p>参 数

p>单位

p>性能

p>实测

p>实测

p>实测

p>1

p>电

压

p>稳态电压调整率

p>%

p>≤±1

p>0.031

p>0.237

p>0.164

p>2

p>电压调制

p>%

p>0.3

p>0.15

p>0.18

p>0.17

p>3

p>瞬态电压

调整率

p>100％突减功率

p>%

p>≤＋20

p>12.2

p>10.4

p>11.9

p>突加功率

p>%

p>≤－15

p>－3.6

p>－5

p>－5.6

p>4

p>电压恢复时间

p>S

p>≤4

p>2.3

p>1.43

p>1.44

p>5

p>电压不平衡度

p>%

p>1

p>0.8

p>0.5

p>0.7

p>6

p>电压波动率

p>%

p>≤1

p>0.07

p>0.06

p>0.07

p>7

p>频

率

p>频率降

p>%

p>≤3

p>0.08

p>0.01

p>0.12

p>8

p>稳态频率调整率

p>%

p>≤0.5

p>0.075

p>0.024

p>0.059

p>9

p>瞬态频率

调整率

p>100％突减功率

p>%

p>≤＋10

p>＋8

p>＋7.3

p>＋7.9

p>突加功率

p>%

p>≤－7

p>－1.72

p>－3.1

p>－4.7

p>10

p>频率恢复时间

p>S

p>≤3

p>0.4

p>0.59

p>0.62

p>11

p>相对频率容差带

p>%

p>2

p>1

p>1

p>1

p>12

p>频率波动率

p>%

p>≤0.5

p>0.06

p>0.07

p>0.09

p>13

p>电压整定范围

p>%

p>≥5

p>>15

p>>15

p>>15

p>14

p>平均失效间隔时间

p>h

p>>1000

p>>5000

p>>3500

p>>4000

p>15

p>电压波形畸变率

p>%

p>≤5

p>2.9

p>2.7

p>3

p>

3．机组型式检验性能数据

为了保证机组质量，定期全面对产品进行实验，以确认机组满足设计和国标的要求。表2为国家内燃机发电机组质量监督检验中心对ZBM800P/880S柴油发电机发电机组型式实验的检验结果。

表2   ZBM800P/880S柴油发电机发电机组型式实验的检验结果

p>序号

p>检验项目名称

p>技术要求

p>检验值

p>1

p>检查外观

p>正确、牢固、平整

p>符合要求

p>2

p>检查成套性

p>随附有关文件

p>符合要求

p>3

p>检查标志和包装

p>正确、牢固

p>符合要求

p>4

p>测量外形尺寸/mm×mm×mm

p>4810×1752×2326

p>4800×1750×2280

p>5

p>测量绝缘电阻/MΩ

p>冷态≥2

p>400

p>热态

p>一次对地和一、二次间≥0.4

p>500、1000

p>二次对地≥0.4

p>8

p>6

p>检查常温启动性能

p>启动三次应成功

p>成功三次

p>7

p>检查低温启动措施

p>工作正常可靠

p>符合要求

p>8

p>检查相序

p>与标志相符

p>符合要求

p>9

p>检查控制屏各指示装置

p>指示装置应正常工作

p>正常工作

p>10

p>测量电压整定范围/％

p>≥±5

p>＋11.6、－9.5

p>11

p>测量频率降δf/％

p>≤3

p>0.04

p>12

p>测量稳态频率带βf/％

p>≤0.5

p>0.5

p>13

p>测量（对额定频率的）稳态频率偏差/％

p>100％突减功率

p>≤＋10

p>＋9.7

p>突加功率

p>≥-7

p>－3.68

p>14

p>频率恢复时间/s

p>tf.in

p>≤3

p>0.22

p>tf.de

p>≤3

p>0.24

p>15

p>测量稳态电压偏差δUst/％

p>≤±1

p>0.37

p>16

p>测量瞬态电压偏差δUdyn/％

p>100％突减功率

p>≤＋20

p>＋15.68

p>突加功率

p>≥－15

p>－1.72

p>17

p>电压恢复时间/s

p>tu.in

p>≤4

p>0.17

p>tu.in

p>≤4

p>0.12

p>18

p>连续运行（包括过载10％运行1h）试验

p>不间断正常运行

p>符合要求

p>19

p>检查冷热态变化/％

p>≤±2

p>＋0.64

p>20

p>测量振动值/mm

p>≤0.45

p>0.42

/p>

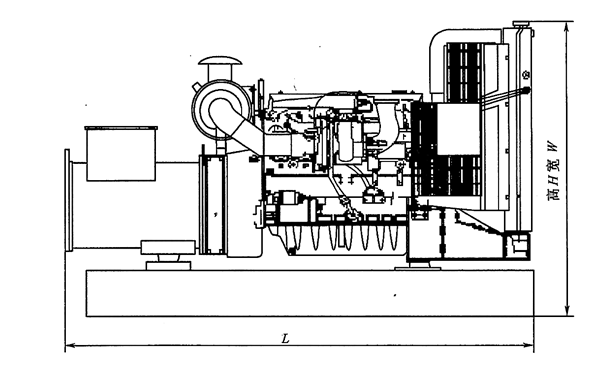

珀金斯柴油发电机组机构示意
